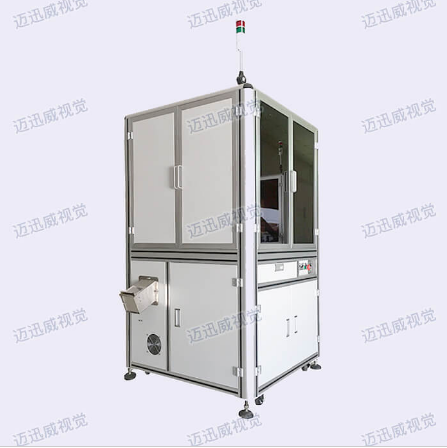

CCD被稱為CCD圖像傳感器。CCD是一種半導體器件，它可以將光學圖像轉換成數字信號。CCD視覺被廣泛理解為一種裝有CCD芯片的攝像機。這種攝像機被用于工業生產，形成一套具有檢測功能的器件，稱為視覺檢測設備。

　　視覺檢查設備的工作原理：

　　1.工件定位檢測器檢測物體已移動到攝像機系統視場的中心，并向圖像采集部分發送觸發脈沖。

　　2.圖像采集部分根據預先設定的程序和延遲，分別向攝像機和照明系統發出啟動脈沖。

　　3.照相機停止當前掃描，重新啟動新的幀掃描，或相機在開始脈沖到達之前處于等待狀態，并在開始脈沖到達后啟動幀掃描。

　　4.相機在開始新的幀掃描之前打開曝光機構，曝光時間可以預先設定。

　　5.另一個啟動脈沖打開燈光照明，光的開啟時間應與照相機的曝光時間相匹配。

　　6.相機曝光后，正式開始掃描和輸出一幀圖像。

　　7.圖像采集部分接收模擬視頻信號進行數字化，或在攝像機數字化后直接接收數字視頻數據。

　　8.圖像采集部分將數字圖像存儲在處理器或計算機的存儲器中。

　　9.處理器處理、分析和識別圖像，并獲得測量結果或邏輯控制值。

　　10.加工結果控制管道的動作，進行定位，糾正運動誤差等。

　　以上內容是對CCD視覺檢測設備及其工作原理的介紹，視覺檢測系統是一個相對復雜的系統。大多數監控和檢測對象是運動對象，系統與運動對象的匹配與協調尤為重要，因此對系統各部分的動作時間和處理速度提出了嚴格的要求。
